In offerta!

Scala a chiocciola C20 GL 1688-1848 H 1100 mm

SKU: C20GL18481100

2,00 1,00

Scala a chiocciola 20 H 1680-1840 1100 mm
Altezza di sbaro compresa tra 1680 e 1840 mm
Struttura in ferro gradini in ferro
Diametro 1100 mm
Gradini 7 + 1
Piattaforma di sbarco rotonda, quadrata o trapezoidale
Ringhiera in materiale plastico R2T solo in materiale plastico
Balaustra tonda o rettilinea in funzione del foro 1150 mm

Descrizione

Scala a chiocciola C20 GL 1688-1848 H 1100 mm
Altezza di sbaro compresa tra 1688 e 1848 mm
Struttura in ferro gradini in legno
Diametro 1100 mm
Gradini 7 + 1
Pianta tonda o quadrata
Piattaforma di sbarco rotonda, quadrata o trapezoidale
Ringhiera in materiale plastico R2T solo in materiale plastico
Balaustra tonda o rettilinea in funzione del foro 1150 mm

STRUTTURA

Palo centrale composto da distanziatori cilindrici in metallo verniciati con interposti anelli plastici per la regolazione delle alzate.
La struttura è composta dai gradini e dai distanziatori interposti tra i tubolari e bloccati su una flangia in materiale plastico con all’interno un tirante con bloccaggio a compressione.

Materiale

Acciaio S235JREN10027/2
Materiale plasico: poliammide

Trattamento superficiale

Legno: finitura con doppio strato di vernice trasparente. Nelal versione colorata viene prima applicata la tinteggiatura.
Acciaio: verniciato con polveri epossidiche poliesteri.

GRADINI

Legno di faggio finger joint formato da doghe di spessore 40 mmincolalte tra di loro

Materiale

Faggio essicato finger joint formato da doghe di spessore 40 mm giutate con colla di tipo vinilico.

Trattamento superficiale

Trattamento con doppio strato di vernice trasparente.
Nella versioen colorata viene prima applicata la tineggiatura.

RINGHIERA

Con fissaggio sul gradino

PARAPETTO

Formato da montanti verticali di sezione circolare fissati al gradino ed al corrimano tramite giunti in materiale plastico.

Materiale

Acciaio S235JREN10027/2
Materiale plasico: poliammide.

Trattamento superficiale

Legno: Trattamento con doppio strato di vernice trasparente.
Nella versioen colorata viene prima applicata la tineggiatura.
Acciaio verniciatura a polveri epossidiche poliesteri

SENSO DI SALITA

Orario oppure antiorario

SBARCO

Sbarco a testa tonda
Scale a chiocciola Sbarco trapezoidale
Sbarco a testa quadrata
Scale a chiocciola Sbarco a testa quadrata
Sbarco trapezoidale Dir
Scale a chiocciola Sbarco trapezoidale Dir
Sbarco trapezoidale Inc
Scale a chiocciola Sbarco trapezoidale Inc

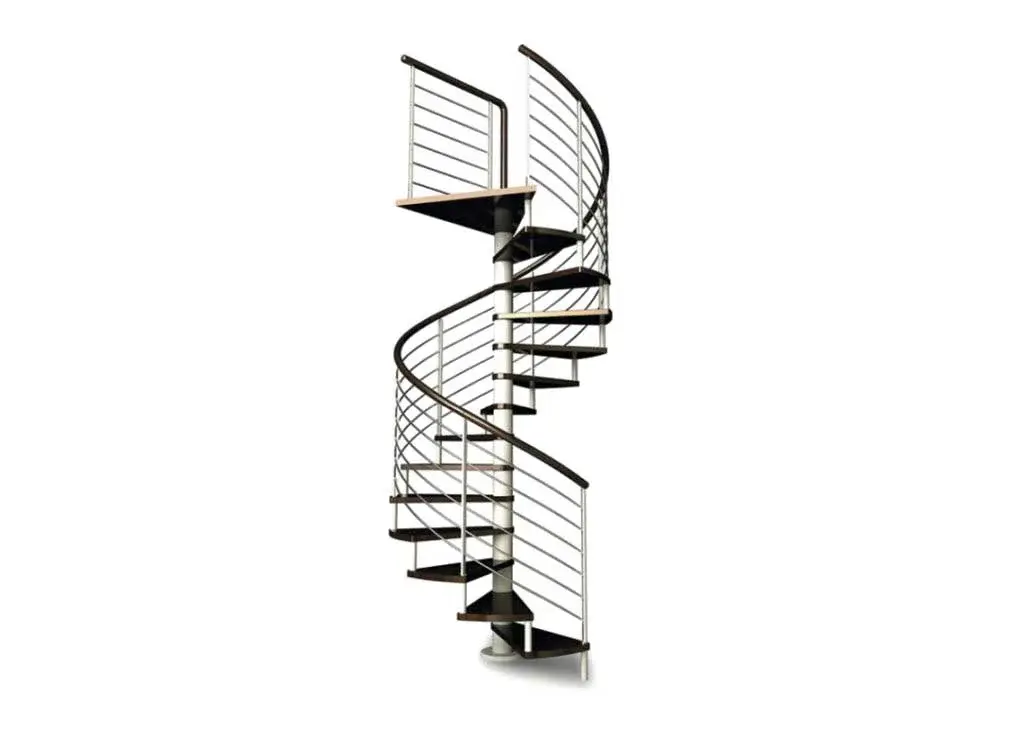

RAPPRESENTAZIONE DELLA SCALA A 8 GRADINI

Rappresentazione della scala a chiocciola 8 gradini

Rappresentazione della scala a chiocciola c20 8 gradini
Rappresentazione della scala a chiocciola c20 8 gradini
Rappresentazione della scala a chiocciola c20 8 gradini
Rappresentazione della scala a chiocciola c20 8 gradini

COLORE METALLO

COLORE RINGHIERA

COLORE CORRIMANO

NORMATIVE

UNI 10959-1 Scale a chiocciola – resistenza meccanica ai carichi
UNI 10803-99 Terminologia e classificazione
UNI 10805-99 Ringhiere e balaustre o parapetti prefabbricati. Determinazione della resistenza meccancia a carico statico di colonne e colonne-piantone
UNI 10806-99 Ringhiere e balaustre o parapetti prefabbricati. Determinazione della resistenza meccancia ai carichi statici distribuiti
UNI 10807-99 Ringhiere e balaustre o parapetti prefabbricati. Determinazione della resistenza meccancia ai carichi dinamici
UNI 10809-99 Ringhiere e balaustre o parapetti prefabbricati. Dimensioni, prstazioni meccaniche e sequenza delle prove

PRECAUZIONI D’USO

la scala può essere installata all’interno di edifici di categoria A 1990:2002 con temperatura dellaria compresa tra i 5° ed i 30° e con valori di umidità compresi tra 30 e 70%.
Il montaggio ed il fissaggio debbono essere eseguiti da personale esperto vrificando la natura delle pareti su cui eseguire adeguati ancoraggi.
Non vannoassulutamente apportate modifiche tali da comprometterne la stabilità.
I trattamenti superficiali possono mutare il tonoe la colorazione se eposti a luce diretta.
Si consiglia di non esporre il prodotto a fonti di calore.

NOTE

Manutenzione

A posa eseguita verificare il completo serraggio di tutta la viteria che sarà da ricontrollare dopo circa 6 mesi dalla installazione del prodotto.

Pulizia

Terminata la posa pulire le parti in vista della scala. La pulizia ordinaria deve essere eseguita con un panno umido senza prodotti abrasivi o solventi.
Utilizzare solo acqua.
Le parti metalliche possono essere pulite con panno inumidito da prodotti di pulizia commerciali che non contengano sostanze chimiche agressive o acidi oppure solventi.

COD: C20GL18481100 Categoria:
