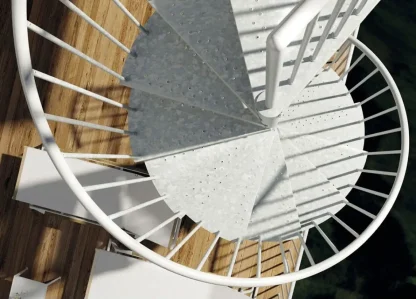

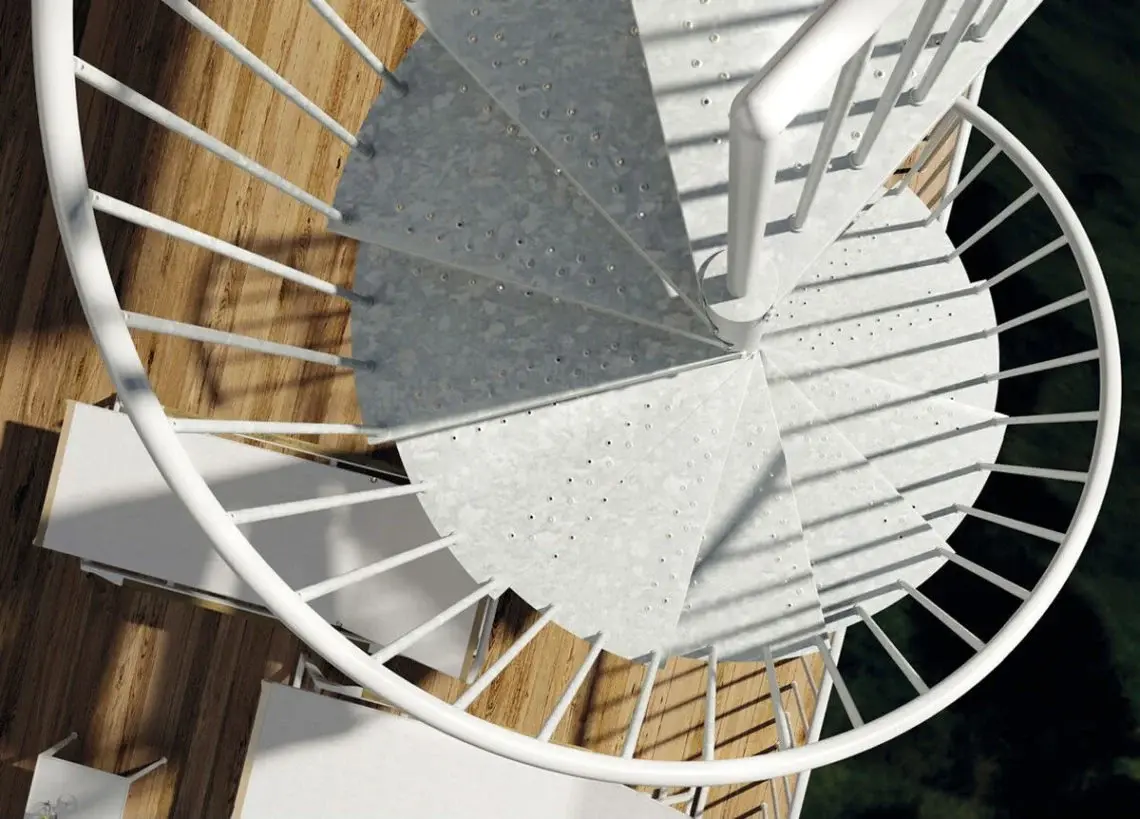

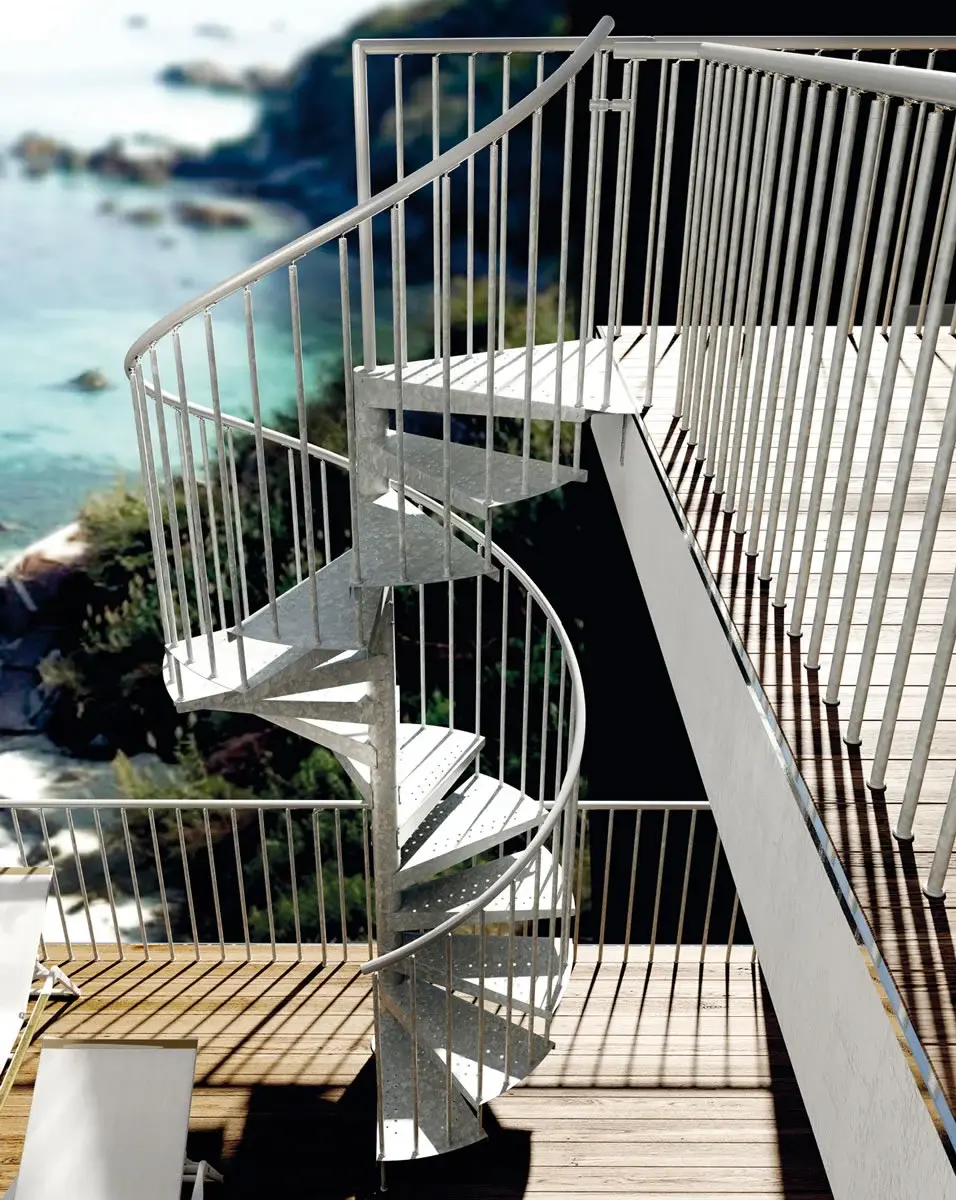

Scala a chiocciola F20Z zincata 1680-1840 H 1100 mm

SKU: F20Z18401100

1,00

Scala a chiocciola F20KIT 1680-1840 H 1100 mm
Altezza di sbaro compresa tra 1680 e 1840 mm
Palo centrale composto da distanziatori cilindrici in metallo zincati a caldo con interposti anelli plastici per la regolazione delle alzate
In lamiera presso-piegata sp. 3 mm zincati a caldo a pianta circolare o quadra
Diametro 1100 mm
Gradini 7 + 1
Piattaforma di sbarco rotonda, quadrata o trapezoidale
Ringhiera con fissaggio su gradino
Balaustra tonda o rettilinea in funzione del foro 1150 mm
Balaustra tonda o rettilinea in funzione del foro 1150 mm

Descrizione

Scala a chiocciola F20KIT 1680-1840 H 1100 mm
Altezza di sbaro compresa tra 1680 e 1840 mm
Palo centrale composto da distanziatori cilindrici in metallo zincati a caldo con interposti anelli plastici per la regolazione delle alzate
In lamiera presso-piegata sp. 3 mm zincati a caldo a pianta circolare
Diametro 1100 mm
Gradini 7 + 1
Piattaforma di sbarco rotonda, quadrata o trapezoidale
Ringhiera con fissaggio su gradino
Balaustra tonda o rettilinea in funzione del foro 1150 mm

STRUTTURA

Stuttura composta dai gradini e dai distanziatori interposti tra i tubolari e bloccati su una flangia in materiale plastico; all’interno un palo che funge da tirante bloccato a compressione.
I gradini sono saldati ad un tubolare in acciaio.

Materiale

Acciaio FE360
Materiale plasico: nylon

Trattamento superficiale

Acciaio: trattamento in cataforesi, primer e verniciatura finale con polveri epossidiche poliesteri.

GRADINI

gradini in lamiera pressopiegata saldata ad un tubolare in acciaio

Materiale

Acciaio FE360

Trattamento superficiale

Acciaio: trattamento in cataforesi, primer e verniciatura finale con polveri epossidiche poliesteri.

RINGHIERA

Con fissaggio sul gradino

PARAPETTO

Formato da montanti verticali di sezione circolare fissati al gradino ed al corrimano tramite giunti in materiale plastico.

Materiale

Acciaio FE360
Materiale plasico: nylon

Trattamento superficiale

Acciaio: trattamento in cataforesi, primer e verniciatura finale con polveri epossidiche poliesteri.

SENSO DI SALITA

Orario oppure antiorario

SBARCO

Sbarco a testa tonda
Scale a chiocciola Sbarco trapezoidale
Sbarco a testa quadrata
Scale a chiocciola Sbarco a testa quadrata
Sbarco trapezoidale Dir
Scale a chiocciola Sbarco trapezoidale Dir
Sbarco trapezoidale Inc
Scale a chiocciola Sbarco trapezoidale Inc

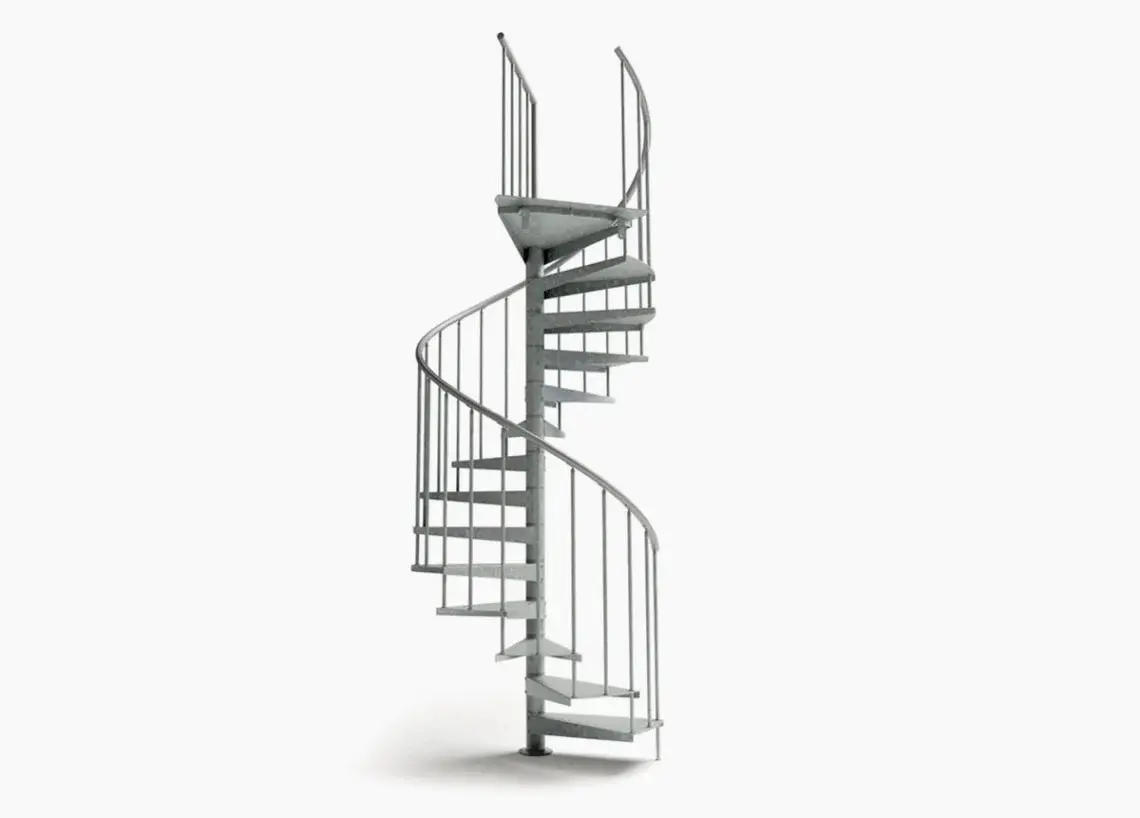

RAPPRESENTAZIONE DELLA SCALA A 8 GRADINI

Rappresentazione della scala a chiocciola 8 gradini

Rappresentazione della scala a chiocciola e20 8 gradini
Rappresentazione della scala a chiocciola e20 8 gradini

Rappresentazione della scala a chiocciola e20 8 gradini
Rappresentazione della scala a chiocciola e20 8 gradini

COLORE METALLO

COLORE RINGHIERA

COLORE CORRIMANO

NORMATIVE

UNI 10959-1 Scale a chiocciola – resistenza meccanica ai carichi
UNI 10803-99 Terminologia e classificazione
UNI 10805-99 Ringhiere e balaustre o parapetti prefabbricati. Determinazione della resistenza meccancia a carico statico di colonne e colonne-piantone
UNI 10806-99 Ringhiere e balaustre o parapetti prefabbricati. Determinazione della resistenza meccancia ai carichi statici distribuiti
UNI 10807-99 Ringhiere e balaustre o parapetti prefabbricati. Determinazione della resistenza meccancia ai carichi dinamici
UNI 10809-99 Ringhiere e balaustre o parapetti prefabbricati. Dimensioni, prstazioni meccaniche e sequenza delle prove

PRECAUZIONI D’USO

la scala può essere installata all’interno di edifici di categoria A 1990:2002 con temperatura dellaria compresa tra i 5° ed i 30° e con valori di umidità compresi tra 30 e 70%.
Il montaggio ed il fissaggio debbono essere eseguiti da personale esperto vrificando la natura delle pareti su cui eseguire adeguati ancoraggi.
Non vannoassulutamente apportate modifiche tali da comprometterne la stabilità.
I trattamenti superficiali possono mutare il tonoe la colorazione se eposti a luce diretta.
Si consiglia di non esporre il prodotto a fonti di calore.

NOTE

Manutenzione

A posa eseguita verificare il completo serraggio di tutta la viteria che sarà da ricontrollare dopo circa 6 mesi dalla installazione del prodotto.

Pulizia

Terminata la posa pulire le parti in vista della scala. La pulizia ordinaria deve essere eseguita con un panno umido senza prodotti abrasivi o solventi.
Utilizzare solo acqua.
Le parti metalliche possono essere pulite con panno inumidito da prodotti di pulizia commerciali che non contengano sostanze chimiche agressive o acidi oppure solventi.

Informazioni aggiuntive

Diametro
