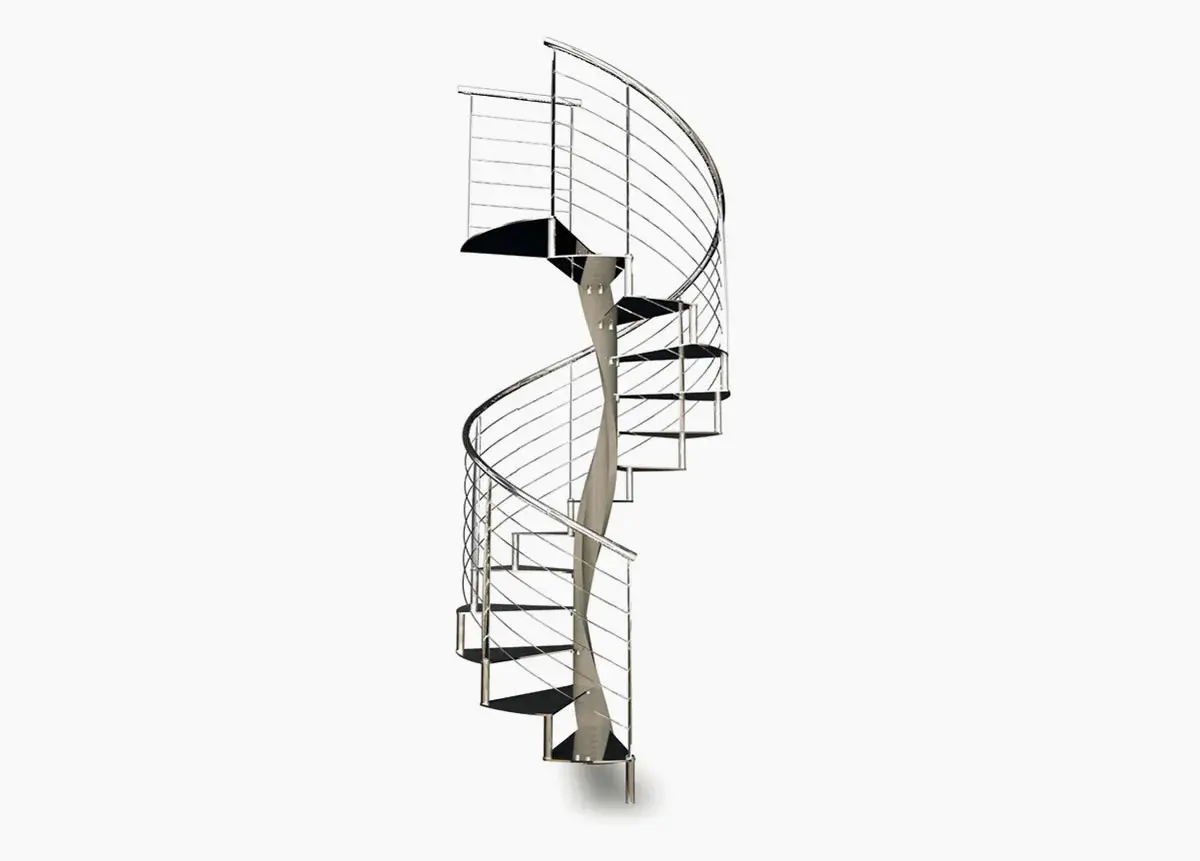

Scala a chiocciola E20GM 1670-1798 H 1100 mm

SKU: E20GM17981100

1,00

Scala a chiocciola E20KIT 1680-1840 H 1100 mm
Altezza di sbaro compresa tra 1680 e 1840 mm
Struttura in ferro gradini in legno
Diametro 1100 mm
Gradini 7 + 1
Piattaforma di sbarco rotonda, quadrata o trapezoidale
Ringhiera con fissaggio su gradino
Balaustra tonda o rettilinea in funzione del foro 1150 mm

Descrizione

Scala a chiocciola E20KIT 1680-1840 H 1100 mm
Altezza di sbaro compresa tra 1680 e 1840 mm
Struttura in ferro graddini in lamiera di metallo verniciata spessore 10 mm a pianta circolare o quadra
Diametro 1100 mm
Gradini 7 + 1
Piattaforma di sbarco rotonda, quadrata o trapezoidale
Ringhiera con fissaggio su gradino
Balaustra tonda o rettilinea in funzione del foro 1150 mm

STRUTTURA

Stuttura in poliammide formata da distanziatori colelgati tra di loro tramite bulloni.
I gradini sono fissati sulla superficie esterna del palo elicoidale con apposita bulloneria in dotazione.
Il palo a terra è fissato a mezzo di piastra metallica.

Materiale

Acciaio S235JREN10027/2
Materiale plasico: poliammide

Trattamento superficiale

Plastica: la mescola è realizzata con granuli in tinta del colore della plasticatura dell’acciaio.
Acciaio: verniciato con polveri epossidiche poliesteri.

GRADINI

Con fissaggio sul gradino

Materiale

Legno di faggio essicato finger joint formato da doghe con spessore 40 mm giuntate con collante vinilico a pianta circolare

Trattamento superficiale

Legno: Trattamento con doppio strato di vernice trasparente. Nella versione colorata viene precedentemente applicata la tinteggiatura.

RINGHIERA

Con fissaggio sul gradino

PARAPETTO

Formato da montanti verticali di sezione circolare fissati al gradino ed al corrimano tramite giunti in materiale plastico.

Materiale

Acciaio S235JREN10027/2
Materiale plasico: poliammide
Inox: aisi 303 – 304

Trattamento superficiale

Legno: finitura con doppio strato di vernice trasparente colore naturale. Nella versione colorata viene precedentemente applicata la tinteggiatura.
Acciaio Verniciato a polveri epossidiche poliesteri
Inox: satinato o lucidato

SENSO DI SALITA

Orario oppure antiorario

SBARCO

Sbarco a testa tonda

Sbarco scala a chiocciola a testa tonda
Sbarco scala a chiocciola a testa tonda

Sbarco a testa quadrata
Sbarco scala a chiocciola a testa quadrata lineare
Sbarco scala a chiocciola a testa quadrata lineare

Sbarco trapezoidale Dir
Sbarco scala a chiocciola trapezoidale Dir
Sbarco scala a chiocciola trapezoidale Dir

Sbarco trapezoidale Inc
Sbarco scala a chiocciola trapezoidale Inc
Sbarco scala a chiocciola trapezoidale Inc

RAPPRESENTAZIONE DELLA SCALA A 8 GRADINI

Rappresentazione della scala a chiocciola 8 gradini

Rappresentazione della scala a chiocciola e20 8 gradini
Rappresentazione della scala a chiocciola e20 8 gradini

Rappresentazione della scala a chiocciola e20 8 gradini
Rappresentazione della scala a chiocciola e20 8 gradini

COLORE METALLO

COLORE RINGHIERA

COLORE CORRIMANO

NORMATIVE

UNI 10959-1 Scale a chiocciola – resistenza meccanica ai carichi
UNI 10803-99 Terminologia e classificazione
UNI 10805-99 Ringhiere e balaustre o parapetti prefabbricati. Determinazione della resistenza meccancia a carico statico di colonne e colonne-piantone
UNI 10806-99 Ringhiere e balaustre o parapetti prefabbricati. Determinazione della resistenza meccancia ai carichi statici distribuiti
UNI 10807-99 Ringhiere e balaustre o parapetti prefabbricati. Determinazione della resistenza meccancia ai carichi dinamici
UNI 10809-99 Ringhiere e balaustre o parapetti prefabbricati. Dimensioni, prstazioni meccaniche e sequenza delle prove

PRECAUZIONI D’USO

la scala può essere installata all’interno di edifici di categoria A 1990:2002 con temperatura dellaria compresa tra i 5° ed i 30° e con valori di umidità compresi tra 30 e 70%.
Il montaggio ed il fissaggio debbono essere eseguiti da personale esperto vrificando la natura delle pareti su cui eseguire adeguati ancoraggi.
Non vannoassulutamente apportate modifiche tali da comprometterne la stabilità.
I trattamenti superficiali possono mutare il tonoe la colorazione se eposti a luce diretta.
Si consiglia di non esporre il prodotto a fonti di calore.

NOTE

Manutenzione

A posa eseguita verificare il completo serraggio di tutta la viteria che sarà da ricontrollare dopo circa 6 mesi dalla installazione del prodotto.

Pulizia

Terminata la posa pulire le parti in vista della scala. La pulizia ordinaria deve essere eseguita con un panno umido senza prodotti abrasivi o solventi.
Utilizzare solo acqua.
Le parti metalliche possono essere pulite con panno inumidito da prodotti di pulizia commerciali che non contengano sostanze chimiche agressive o acidi oppure solventi.
