In offerta!

Scala chiocciola zincata esterni F20Z 2100-2300 H 1100 mm

SKU: F20Z1110

1.225,54

Scala chiocciola zincata esterni F20Z 2100-2300 H 1100 mm

Altezza di sbaro compresa tra 2100-2300 mm

Diametro 1100 mm
Gradini 9 + 1

Diametro 1100 mm

Palo centrale composto da distanziatori cilindrici in metallo verniciato con interposti anelli plastici per la regolazione delle alzate
Gradini in lamiera presso-piegata sp. 3 mm zincata a caldo
Piattaforma di sbarco rotonda, quadrata o trapezoidale
Ringhiera con fissaggio su gradino
Balaustra tonda o rettilinea in funzione del foro

Descrizione

Scala chiocciola zincata esterni F20Z 2100-2300 H 1100 mm
Altezza di sbaro compresa tra 1890 e 2070 mm

Palo centrale composto da distanziatori cilindrici in metallo zincati a caldo con interposti anelli plastici per la regolazione delle alzate
Gradini in lamiera presso-piegata sp. 3 mm zincati a caldo
Diametro 1100 mm
Gradini 9 + 1
Piattaforma di sbarco rotonda, quadrata o trapezoidale
Ringhiera con fissaggio su gradino
Balaustra tonda o rettilinea in funzione del foro

Scala chiocciola zincata esterni F20Z
Scala chiocciola zincata esterni F20Z



Scala chiocciola zincata esterni F20Z
Scala chiocciola zincata esterni F20Z

Il modello F20Z ha la ringhiera composta da tre elementi verticali per ogni gradino.
Il modello F20Z versione UK ha la ringhiera composta da 4 elementi verticali per ogni gradino.

STRUTTURA

Stuttura composta dai gradini e dai distanziatori interposti tra i tubolari e bloccati su una flangia in materiale plastico; all’interno un palo che funge da tirante bloccato a compressione.
I gradini sono saldati ad un tubolare in acciaio.

Materiale

Acciaio S235JREN10027/2
Materiale plastico: nylon

Trattamento superficiale

Acciaio: zincato a caldo

GRADINI

gradini in lamiera pressopiegata saldata ad un tubolare in acciaio

Materiale

Acciaio FAcciaio S235JREN10027/2 zincato a caldo

Colore scale a chiocciola zincato a caldo
Colore scale a chiocciola zincato a caldo

Trattamento superficiale

Acciaio: trattamento in cataforesi, primer e verniciatura finale con polveri epossidiche poliesteri.

RINGHIERA

Con fissaggio sul gradino

PARAPETTO

Formato da montanti verticali di sezione circolare fissati al gradino ed al corrimano tramite giunti in materiale plastico.

Materiale

Acciaio S235JREN10027/2
Materiale plastico: nylon

Trattamento superficiale

Acciaio: trattamento in cataforesi, primer e verniciatura finale con polveri epossidiche poliesteri.

SENSO DI SALITA

Orario oppure antiorario

Senso salita antiorario
Senso salita antiorario
Senso salita orario
Senso salita orario



SBARCO

Sbarco a testa tonda

Sbarco testa tonda
Sbarco testa tonda

Il gradino di sbarco viene fornito testa dritta e andrà sagomato in posa seguendo la curvatura del foro.

Sbarco a testa quadrata

Sbarco testa diritta
Sbarco testa diritta

Sbarco trapezoidale Diritto

Sbarco trapezio diritto
Sbarco trapezio diritto

Sbarco trapezoidale Inclinato

Sbarco trapezio inclinato
Sbarco trapezio inclinato

RAPPRESENTAZIONE DELLA SCALA A 10 GRADINI

Rappresentazione della scala a chiocciola 10 gradini

Scala a chiocciola 10 gradini senso orario vano di partenza
Scala a chiocciola 10 gradini senso orario vano di partenza
Scala a chiocciola 10 gradini senso orario vano di arrivo
Scala a chiocciola 10 gradini senso orario vano di arrivo
Scala a chiocciola 10 gradini senso antiorario vano di partenza
Scala a chiocciola 10 gradini senso antiorario vano di partenza
Scala a chiocciola 10 gradini senso antiorario vano di partenza
Scala a chiocciola 10 gradini senso antiorario vano di arrivo

COLORE METALLO

Zincato a caldo

COLORE RINGHIERA

Zincato a caldo

COLORE CORRIMANO

Grigio in materiale plastico

NORMATIVE

UNI 10959-1 Scale a chiocciola – resistenza meccanica ai carichi
UNI 10803-99 Terminologia e classificazione
UNI 10805-99 Ringhiere e balaustre o parapetti prefabbricati. Determinazione della resistenza meccancia a carico statico di colonne e colonne-piantone
UNI 10806-99 Ringhiere e balaustre o parapetti prefabbricati. Determinazione della resistenza meccancia ai carichi statici distribuiti
UNI 10807-99 Ringhiere e balaustre o parapetti prefabbricati. Determinazione della resistenza meccancia ai carichi dinamici
UNI 10809-99 Ringhiere e balaustre o parapetti prefabbricati. Dimensioni, prstazioni meccaniche e sequenza delle prove

PRECAUZIONI D’USO

Il montaggio ed il fissaggio debbono essere eseguiti da personale esperto vrificando la natura delle pareti su cui eseguire adeguati ancoraggi.
Non vanno assulutamente apportate modifiche tali da comprometterne la stabilità.
I trattamenti superficiali possono mutare il tono e la colorazione se eposti a luce diretta.
Si consiglia di non esporre il prodotto a fonti di calore.

Dati tecnici

Altezza totale scala: min. 1000 max. 5000
Alzate: da 210 a 230
Pedate: 30°
Diametro scala: 1.100 – 1.200 – 1.300 – 1.400 – 1.500 – 1.600 mm
Formato foro: Tondo – Quadro – Soppalco
Colore metallo: Zincato
Tipo ringhiera: mod. R2T
Adatta per ambienti: Esterni
Destinazione d’uso: Uso privato secondario

NOTE

Manutenzione

A posa eseguita verificare il completo serraggio di tutta la viteria che sarà da ricontrollare dopo circa 6 mesi dalla installazione del prodotto.

Pulizia

Terminata la posa pulire le parti in vista della scala. La pulizia ordinaria deve essere eseguita con un panno umido senza prodotti abrasivi o solventi.
Utilizzare solo acqua.
Le parti metalliche possono essere pulite con panno inumidito da prodotti di pulizia commerciali che non contengano sostanze chimiche agressive o acidi oppure solventi.

Materiale

Acciaio FAcciaio S235JREN10027/2 zincato a caldo
Colore scale a chiocciola zincato a caldo
Colore scale a chiocciola zincato a caldo

Materiale

Acciaio FAcciaio S235JREN10027/2 zincato a caldo
Colore scale a chiocciola zincato a caldo
Colore scale a chiocciola zincato a caldo

SBARCO

Sbarco a testa tonda

Sbarco testa tonda
Sbarco testa tonda
Il gradino di sbarco viene fornito testa dritta e andrà sagomato in posa seguendo la curvatura del foro.

Sbarco a testa quadrata

Sbarco testa diritta
Sbarco testa diritta

Sbarco trapezoidale Diritto

Sbarco trapezio diritto
Sbarco trapezio diritto

Sbarco trapezoidale Inclinato

Sbarco trapezio inclinato
Sbarco trapezio inclinato
VEDI TUTTE LE SCALE ZINCATE DA ESTERNO
VEDI TUTTI GLI ACCESSORI
Filters Sort
FE-35A-ZB Para alzata chiocciola zincato
Para alzata chiocciola zincata FE-35A-ZB
32,4036,00

Para alzata chiocciola zincata FE-35A-ZB

Applicazione In asse al montante

Zincato a caldo

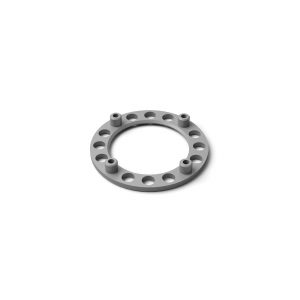

Kit flangia gradino scale a chiocciola KIC20-516 colore grigio
Kit flangia gradino KIF20-515
0,78

Kit flangia gradino CUK KIC20-516-BZ

5 colorazioni

Applicazione regolazione alzate

R2-73A-ZB Irrigidimento colonna zincato
Irrigidimento colonna zincato e/o verniciato R2-73A
48,20-56,80

Irrigidimento colonna zincato o verniciato R2-73A

Applicazione Esterna al montante

Zincato a caldo

R2-17A-ZB Giunto colonna orizzontale zincato
Giunto colonna orizzontale zincato e bianco R2-17A
20,60-24,80

Giunto colonna orizzontale zincato e bianco R2-17A-ZB

Applicazione Esterna al montante

Zincato a caldo

R2-77A-ZB Irrigidimento interno balaustra
Irrigidimento interno balaustra zincato o verniciato R2-77A
64,00-75,54

Irrigidimento interno balaustra zincato R2-77A-ZB

Applicazione Esterna al montante

Zincata a caldo

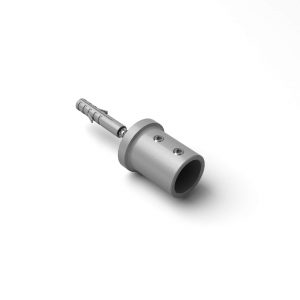

R2-06A-GI Bicchiere alluminio R2 colore Grigio
Bicchiere alluminio R2-06A fissaggio a terra
3,90

Bicchiere alluminio R2-06A-GI

Applicazione In asse al montante fissaggio a terra

Colore grigio

C1-05A-GI Tappo corrimano plastica Ø 42 C1
Tappo corrimano plastica Ø 42 C1-05A
1,08

Tappo corrimano plastica Ø 42 C1-05A-GI

Applicazione In asse al corrimano

colore grigio

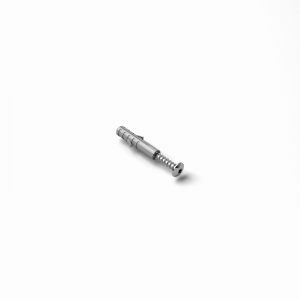

Fissaggio tappo a parete Inox MV-17A-IN
7,008,00

Fissaggio tappo a parete Inox MV-17A-IN

Acciaio Inox

Applicazione In asse al corrimano

R2-171A-ZB Piede a terra zincato
Piede a terra zincato lunghezza 1300 R2-171A
33,00

Piede a terra zincato lunghezza 1300 R2-171A

Applicazione In asse al montante

Interno non esposto

C1-10A-GI Snodo corrimano plastica Ø 42 C1
Snodo per corrimano plastica Ø 42 C1-10A
38,00

Snodo corrimano plastica Ø 42 C1-10A-GI

Applicazione In asse al corrimano

Ubicazione Interno non esposto

R2-22A-ZGI Giunto colonna parete
Giunto colonna parete zincato R2-22A
28,00-34,72

Giunto colonna parete zincato R2-22A-ZB

Applicazione Esterna al montante

Zincato a caldo

FE-21A-IN Irrigidimento inox gradino con M8 Inox
Irrigidimento inox gradino con M8 FE-21A-IN
34,2038,00

Irrigidimento inox gradino con M8 FE Inox FE-21A

In acciaio Inox

Applicazione Esterna al gradino

E' disponibile come optional la balaustra di protezione in quota.
In caso di sbarco lineare indicare la lunghezza della balaustra che vi necessita.
In caso di foro rettangolare misurare il perimetro del foro.
In caso di foro rotondo o quadrato misurare la circonferenza del foro o il perimetro. Potete usare i seguenti valori.
La lunghezza deve essere espressa in cm.
FORO ROTONDO
DIAMETRO SCALADIAMETRO FOROcm balaustra necessari
11001150342
12001250368
13001350394
14001450421
15001550447
16001650473

FORO QUADRATO
DIAMETRO SCALALATO FORO QUADRATOcm balaustra necessari
11001150390
12001250424
13001350458
14001450492
15001550527
16001650561
