Descrizione

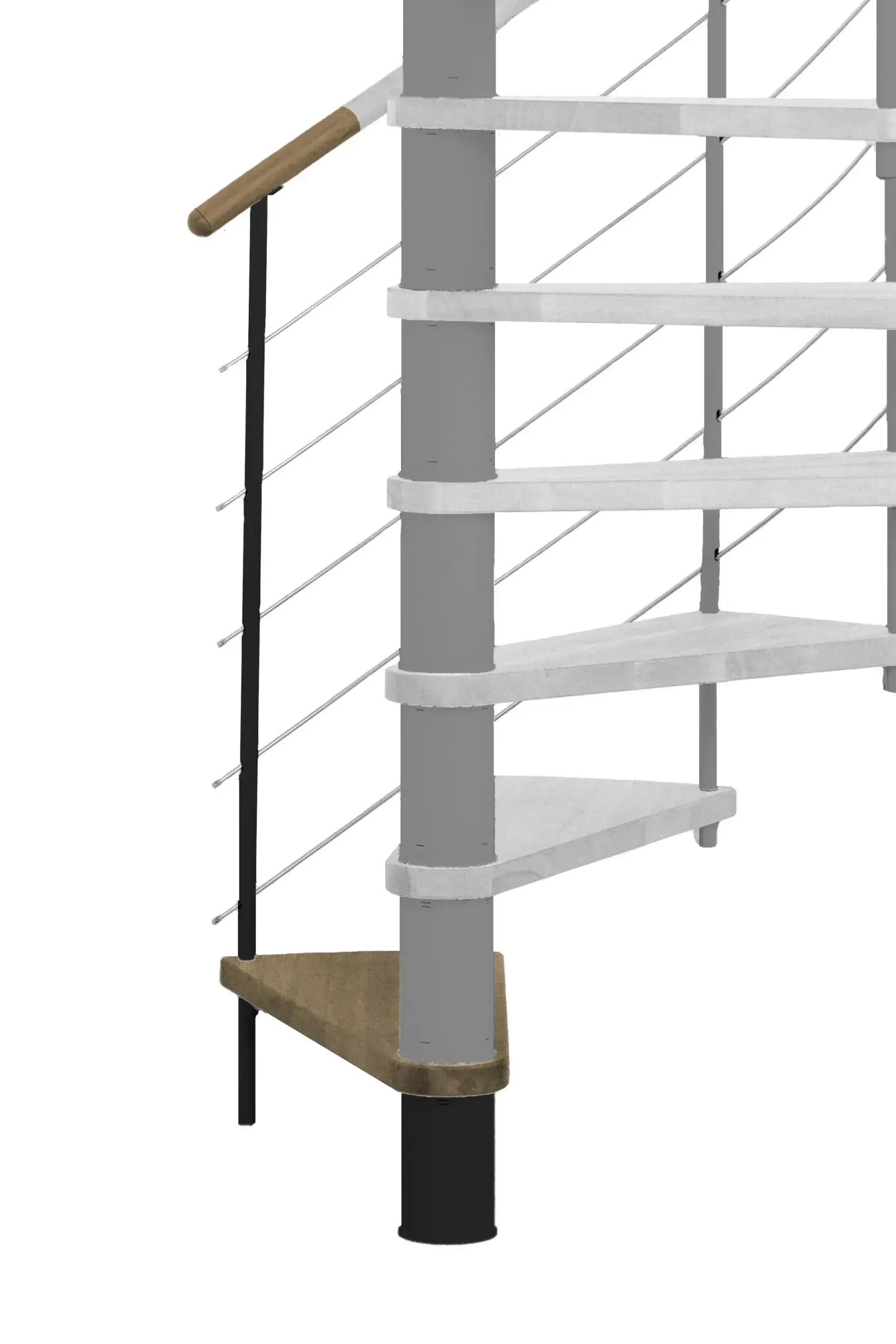

Gradino aggiuntivo per la scala a chiocciola Venezia
Gradino aggiuntivo per scala a chiocciola Venezia regolabile 220-238 mm
Altezza massima raggiungibile con un gradino: 3332 mm
Altezza massima raggiungibile con due gradini: 3570 mm
MASSIMO DUE GRADINI AGGIUNTIVI
DATI TECNICI
Gradini in faggio, rovere, faggio tinto noce o faggio tinto bianco
Corrimano in faggio, rovere, faggio tinto noce o faggio laccato bianco
Tubo portafusibile in acciaio verniciato a polvere in grigio, nero o bianco
Colonnine in acciaio verniciate a polvere nei colori grigio, nero o bianco
Cinghie inferiori in acciaio inossidabile
Numero di gradini 12 + 1 gradino di sbarco
Venezia 120
Raggio esterno 600 mm
altezza massima del pavimento 3094 mm
altezza massima del pavimento con estensione in altezza di 3332 mm
altezza massima del pavimento con due estensioni in altezza 3570 mm
Profondità gradino 210 mm
larghezza passaggio libero 486 mm
Spessore gradino 35 mm
Passo per gradino 220-238 mm
Rotazione per passo 26°
Larghezza piattaforma 650 mm
Rotazione della piattaforma 50°
Diametro del montante 127 mm
Altezza ringhiera 900 mm
Diametro corrimano 40 mm
Venezia 140
Raggio esterno 700 mm
altezza massima del pavimento 3094 mm
altezza massima del pavimento con estensione in altezza di 3332 mm
altezza massima del pavimento con due estensioni in altezza 3570 mm
Profondità gradino 236 mm
larghezza passaggio libero 586 mm
Spessore gradino 35 mm
Passo per gradino 220-238 mm
Rotazione per passo 26°
Larghezza piattaforma 750 mm
Rotazione della piattaforma 50°
Diametro del montante 127 mm
Altezza ringhiera 900 mm
Diametro corrimano 40 mm
Venezia 160
Raggio esterno 800 mm
altezza massima del pavimento 3094 mm
altezza massima del pavimento con estensione in altezza di 3332 mm
altezza massima del pavimento con due estensioni in altezza 3570 mm
Profondità gradino 244 mm
larghezza passaggio libero 686 mm
Spessore gradino 35 mm
Passo per gradino 220-238 mm
Rotazione per passo 23°
Larghezza piattaforma 850 mm
Rotazione della piattaforma 50°
Diametro del montante 127 mm
Altezza ringhiera 900 mm
Diametro corrimano 40 mm
GRADINI AGGIUNTIVI PER ALTEZZE SUPERIORI
Massima Altezza con un Gradino aggiuntivo 3332 mm
Massima Altezza con due Gradini aggiuntivi 3570 mm
