Descrizione

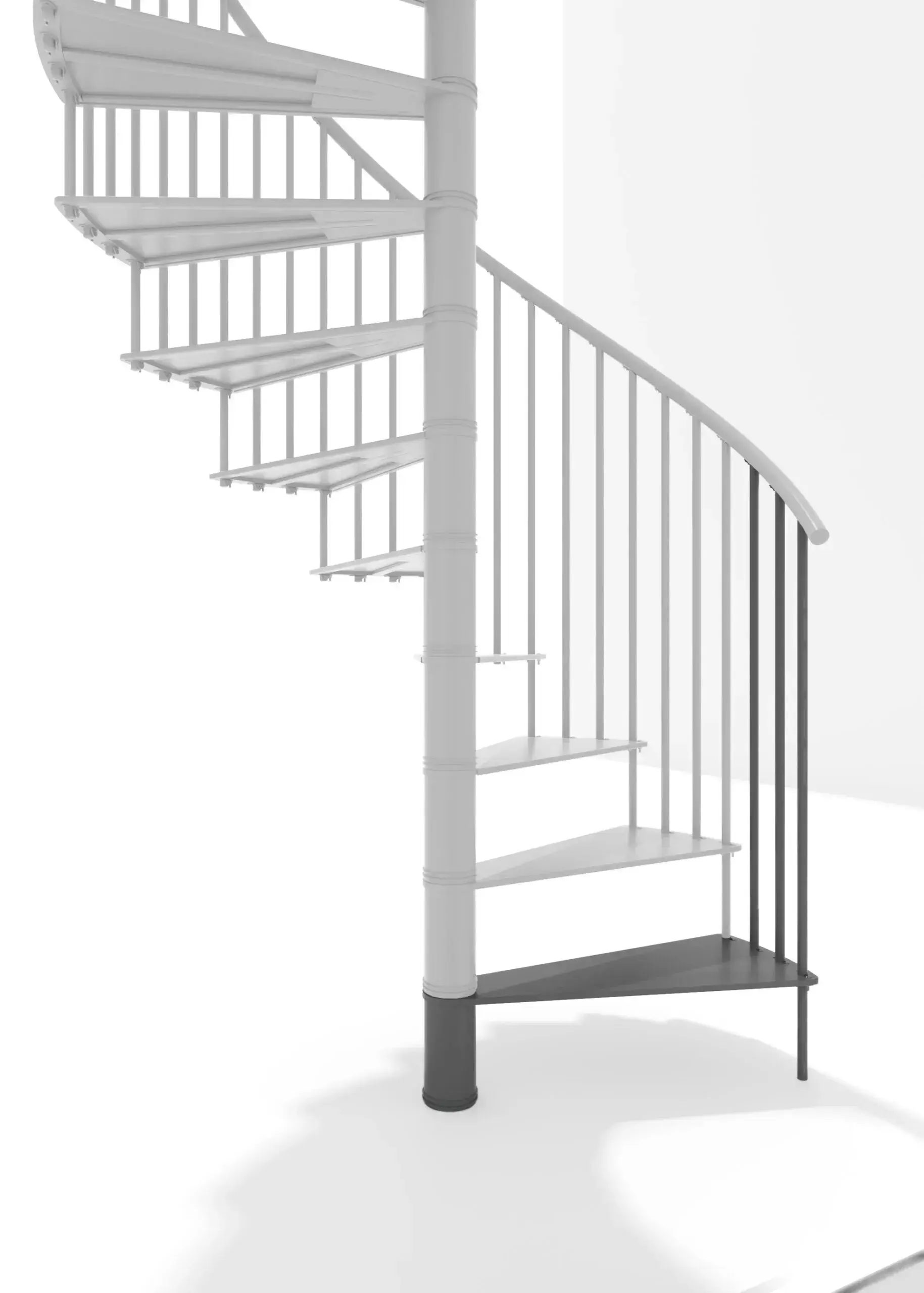

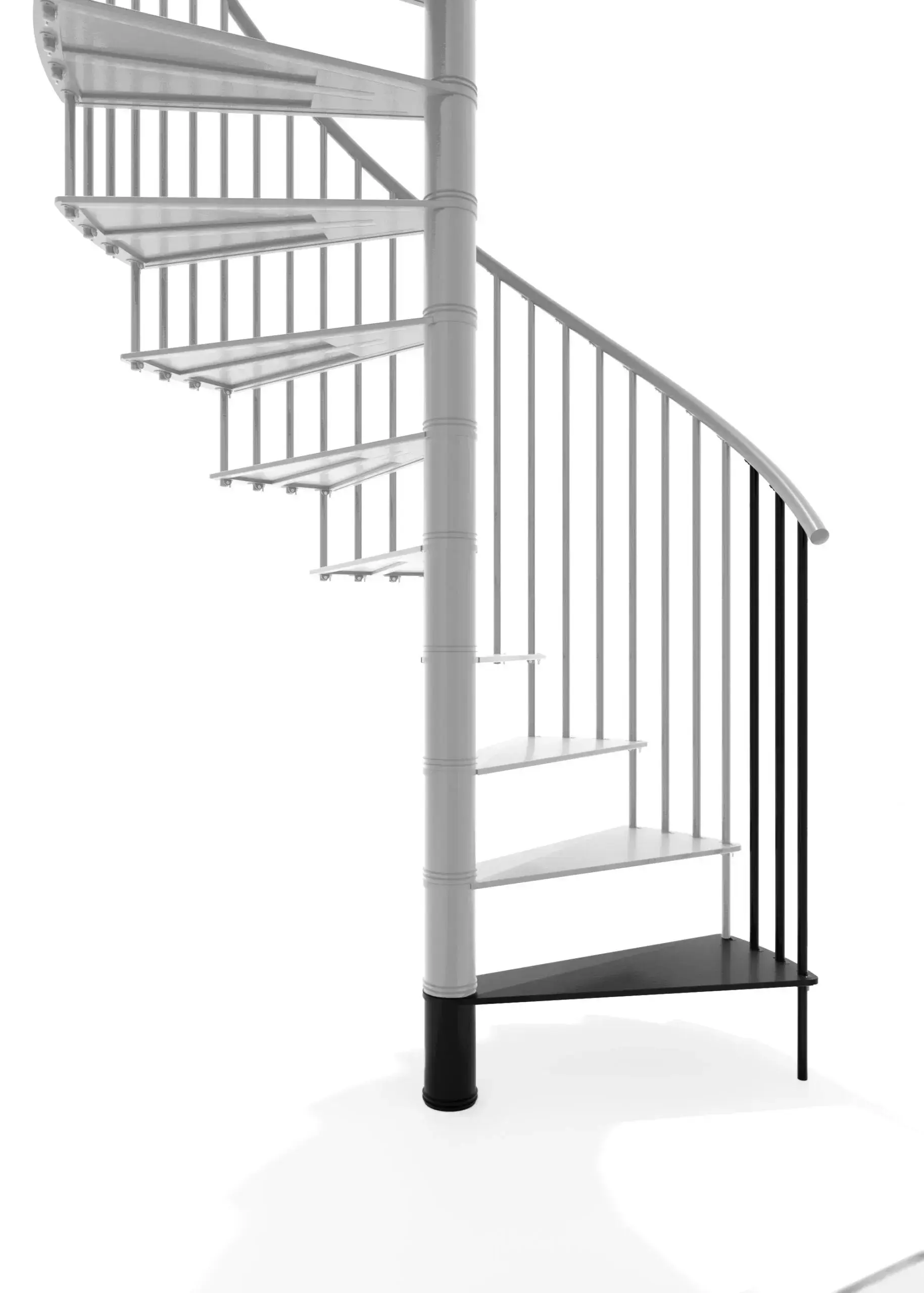

Gradino aggiuntivo per la scala a chiocciola Portofino
Estensione della Scala Portofino 210-231 mmAltezza massima pavimanto – pavimento raggiungibile 3003 mmAltezza massima con un gradino aggiuntivo 3234 mmAltezza massima con due gradini aggiuntivi 3465 mm
DATI TECNICI
Gradini in acciaio verniciati a polvere nei colori nero, grigio o biancoTubo portafusibile in acciaio verniciato a polvere in nero, grigio o biancoColonnine in acciaio verniciate a polvere in nero, grigio o biancoCorrimano in PVC nero, grigio o biancoNumero di gradini 12 + 1 piattaformaPortofino120Raggio esterno 600 mmaltezza massima del pavimento 3003 mmaltezza massima del pavimento con una estensione in altezza di 3234 mmaltezza massima del pavimento con due estensioni in altezza 3465 mmProfondità gradino 210 mmlarghezza passaggio libero 486 mmSpessore gradino 12 mmAlzata gradino 210-231 mmRotazione per passo 29°Larghezza piattaforma 650 mmRotazione della piattaforma 53°Diametro del montante 108 mmAltezza ringhiera 1000 mmDiametro corrimano 40 mmPortofino140Raggio esterno 700 mmaltezza massima del pavimento 3003 mmaltezza massima del pavimento con una estensione in altezza di 3234 mmaltezza massima del pavimento con due estensioni in altezza 3465 mmProfondità gradino 236 mmlarghezza passaggio libero 586 mmSpessore gradino 12 mmAlzata gradino 210-231 mmRotazione per passo 25°Larghezza piattaforma 750 mmRotazione della piattaforma 53°Diametro del montante 108 mmAltezza ringhiera 1000 mmDiametro corrimano 40 mmPortofino160Raggio esterno 800 mmaltezza massima del pavimento 3003 mmaltezza massima del pavimento con una estensione in altezza di 3234 mmaltezza massima del pavimento con due estensioni in altezza 3465 mmProfondità gradino 244 mmlarghezza passaggio libero 686 mmSpessore gradino 12 mmAlzata gradino 210-231 mmRotazione per passo 22°Larghezza piattaforma 850 mmRotazione della piattaforma 53°Diametro del montante 108 mmAltezza ringhiera 1000 mmDiametro corrimano 40 mm
