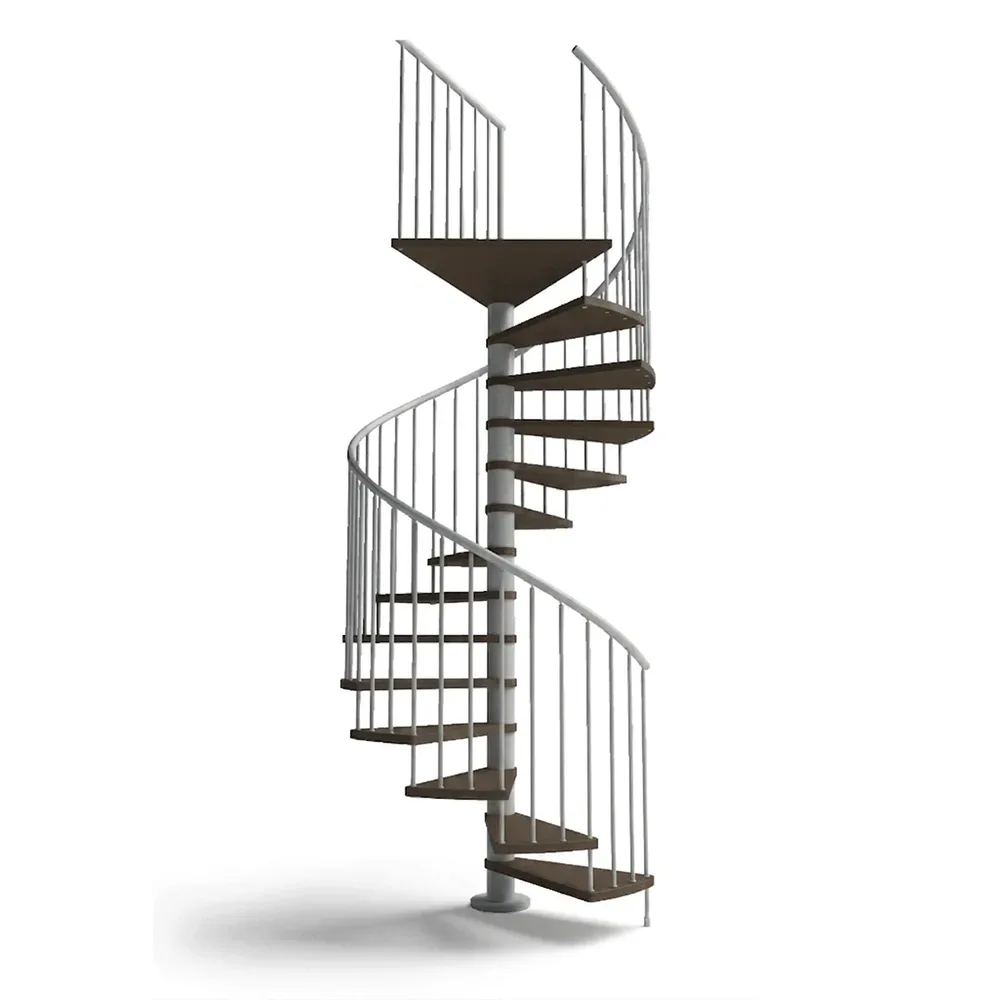

Scala a chiocciola interni C20 UK Standard 1470-1610 H 1200 mm

SKU: C20U1207

1.013,05

Scala a chiocciola interni C20 UK Standard 1470-1610 H 1200 mm a pianta rotonda

Altezza di sbarco compresa tra 1470 e 1610 mm

Struttura in ferro gradini in legno

Diametro scala 1200 mm

Gradini 6 + 1

Piattaforma di sbarco rotonda, quadrata o trapezoidale
Ringhiera a tubi verticali R2
Corrimano in materiale plastico o in legno
Balaustra tonda o rettilinea in funzione del foro

Descrizione

Scala a chiocciola interni C20 UK Standard 1470-1610 H 1200 mm

STRUTTURA

Palo centrale composto da distanziatori cilindrici in metallo verniciati con interposti anelli plastici per la regolazione delle alzate.
La struttura è composta dai gradini e dai distanziatori interposti tra i tubolari e bloccati su una flangia in materiale plastico con all’interno un tirante con bloccaggio a compressione.

Materiale

Acciaio FE360
Materiale plasico: nylon

Trattamento superficiale

Legno: finitura con doppio strato di vernice trasparente colore naturale.
Acciaio: verniciato con polveri epossidiche poliesteri.

GRADINI

In legno di faggio massiccio formato da doghe di spessore 40 mm incollate tra di loro

Materiale

Faggio massiccio essicato formato da doghe di spessore 40 mm giutate con colla di tipo vinilico.

Trattamento superficiale

Trattamento con doppio strato di vernice trasparente poliuretanica.

RINGHIERA

Con fissaggio sul gradino

Ringhiera per scala a chiocciola modello R2
Ringhiera per scala a chiocciola modello R2

La scelta della ringhiera incide sull’ingombro e la comodità della scala a chiocciola.
La funzionalità della scala a chiocciola dipende prevalentemente dal fissaggio della ringhiera. Possiamo avere il fissaggio sopra il gradino, di solito con tubo passante riducendo però la superficie di appoggio del gradino e il passaggio utile.
In alternativa la ringhiera è possibile fissarla lateralmente aumentando così la dimensione complessiva della scala, e lasciando più spazio libero a chi la percorre. Questa soluzione è quindi preferibile in contesti in cui si vuole privilegiare la comodità.

PARAPETTO

Formato da montanti verticali di sezione circolare fissati al gradino ed al corrimano tramite giunti in materiale plastico.

Materiale

Acciaio FE360
Materiale plasico: nylon

Trattamento superficiale

Legno: finitura con doppio strato di vernice trasparente colore naturale.
Acciaio Trattamento in cataforesi, primer e verniciatura finale a polveri epossidiche poliesteri

SENSO DI SALITA

Orario oppure antiorario

RAPPRESENTAZIONE DELLA SCALA A 7 GRADINI

Rappresentazione della scala a chiocciola 7 gradini

Scala a chiocciola 7 gradini senso orario vano di partenza
Scala a chiocciola 7 gradini senso orario vano di partenza
Scala a chiocciola 7 gradini senso orario vano di arrivo
Scala a chiocciola 7 gradini senso orario vano di arrivo
Scala a chiocciola 7 gradini senso antiorario vano di partenza
Scala a chiocciola 7 gradini senso antiorario vano di partenza
Scala a chiocciola 7 gradini senso antiorario vano di arrivo
Scala a chiocciola 7 gradini senso antiorario vano di arrivo

COLORE METALLO

Sono previste 5 colorazioni metallo per questa scala a chiocciola: nero, bianco, grigio e tortora e bronzo..
Vedere a lato per una rappresentazione dei colori disponibili.

COLORE GRADINI

I gradini sono realizzati in legno massiccio di faggio con spessore 40 mm con le seguenti tonalità di colore:
Sbiancato, Naturale, Stone, Noce, Wengé.
Vedere a lato per una rappresentazione dei colori disponibili.

COLORE RINGHIERA

La ringhiera venduta con questo modello è la ringhiera R2 a colonnine verticali e segue la stessa colorazione del montante.

COLORE CORRIMANO

Sono disponibili due tipologie di corrimano:
Uno plastico continuo che segue come sopra le colorazioni previste per il metallo.
Il secondo è realizzato in legno e le colorazioni disponibili sono quelle dei gradini.

Scala a chiocciola C20 UK 4 colonnine per gradino
Scala a chiocciola C20 UK 4 colonnine per gradino
Scala a chiocciola C20 UK 4 colonnine per gradino
Scala a chiocciola C20 UK 4 colonnine per gradino
Scala a chiocciola C20 UK 4 colonnine per gradino
Scala a chiocciola C20
UK 4 colonnine per gradino
Scala a chiocciola C20 UK 4 colonnine per gradino
Scala a chiocciola C20 UK 4 colonnine per gradino

NORMATIVE

UNI 10959-1 Scale a chiocciola – resistenza meccanica ai carichi
UNI 10803-99 Terminologia e classificazione
UNI 10805-99 Ringhiere e balaustre o parapetti prefabbricati. Determinazione della resistenza meccancia a carico statico di colonne e colonne-piantone
UNI 10806-99 Ringhiere e balaustre o parapetti prefabbricati. Determinazione della resistenza meccancia ai carichi statici distribuiti
UNI 10807-99 Ringhiere e balaustre o parapetti prefabbricati. Determinazione della resistenza meccancia ai carichi dinamici
UNI 10809-99 Ringhiere e balaustre o parapetti prefabbricati. Dimensioni, prstazioni meccaniche e sequenza delle prove

NOTE

Precauzioni d’uso

I trattamenti superficiali possono mutare la colorazione ed il tono se esposti a luce diretta. Non esporre la scala a fonti di calore oltre i 45°.

Manutenzione

A posa eseguita verificare il completo serraggio di tutta la viteria che sarà da ricontrollare dopo circa 12 mesi.

Pulizia

Terminata la posa pulire le parti in vista della scala. La pulizia ordinaria deve essere eseguita con un panno umido senza prodotti abrasivi o solventi.

Scala a chiocciola interni C20 UK Standard 1470-1610 H 1200 mm istruzioni di montaggio

LARGHEZZA E DIAMETRO DELLE SCALE A CHIOCCIOLA

La scelta della larghezza della scale a chiocciola è spesso vincolata dalle dimensioni del vano e del foro a disposizione. È buona regola scegliere un diametro che sia alcuni cm inferiore a quello del foro in modo da avere la possibilità di fare le correzioni necessarie.

Il diametro delle scale a chiocciola non può essere più piccolo di una certa misura, sia per motivi legislativi sia per ragioni ergonomiche e pratiche (scale a chiocciola con diametri troppo piccoli non permetterebbero il passaggio di una persona).
Le dimensioni minime per le scale a chiocciola sono definite nella normativa UNI 10804 del 1999 dove sono definite le linee guida per una corretta progettazione.
Le scale a chiocciola tonde non dovrebbero avere un diametro inferiore a 110/120 cm, mentre quelle a pianta quadra possono arrivare a un minimo di 100 cm.
Per quanto riguarda il diametro massimo, invece, l’unico limite è quello progettuale.
Normalmente le dimensioni delle scale a chiocciola variano da un diametro minimo di 100 cm a un massimo di 200 cm con una progressione di 10 cm in 10 cm in modo coprire tutte le possibili dimensioni foro. In casi particolari o per diametri superiori si possono realizzare progetti su misura.

ALTEZZA E NUMERO DI GRADINI DELLA SCALA A CHIOCCIOLA

Il numero di gradini delle scale a chiocciola dipende dall’altezza totale che deve essere raggiunta.
Per avere un’idea di quanti gradini saranno necessari occorre eseguire una misura che consideri anche lo spessore del solaio E del piano di arrivo, che va calcolata dal pavimento di partenza al paviemnto arrivo.
E’ comunque possibile progettare una scala con un numero maggiore o minore di gradini.
Tutto dipende dall’alzata fra i gradini che si sceglie. Un’alzata bassa permette di avere una scala molto comoda da percorrere, ma con un elevato numero di gradini. Viceversa un’alzata maggiore ne riduce il numero, e quindi l’ingombro, a discapito però della comodità di salita.
Nella scelta del numero di gradini inoltre va tenuto conto anche della posizione del primo gradino.
Aumentare o diminuire il numero totale di gradini determina anche uno spostamento del gradino di partenza, per questo è sempre bene verificare che non sia in corrispondenza di ostacoli, muri, finestre o altro.
La Scala a chiocciola interni C20 UK Standard 1470-1610 H 1200 mm, per interni, di cui alla presente pagina è stata calcolata con un numero di gradini pari a 9; questo non impedisce che si possa avere un numero di gradini diverso modificando le alzate tra gradino e gradino.
Per eventuali informazioni inviate una mail o telefonate ai numeri che trovate sul presnte sito.

SCALE A CHIOCCIOLA DI FORMA ROTONDA O QUADRATA

La principale differenza, da cui derivano anche differenti prestazioni è nella forma del gradino, stondato per la tonda e a punta per la quadrata.
In genere le scale squadrate, a parità di diametro, permettono di sfruttare al meglio gli spazi angolari fra i muri, offrendo uno spazio utile maggiore.
Grazie ad una superiore superficie di appoggio del gradino, queste scale risultano quindi più larghe e comode da percorrere. La scala a pianta tonda invece risulta esteticamente più aggraziata rispetto alle linee che offrono le scale con pianta quadra.
Vedi i modelli a pianta tonda ed a pianta quadrata

Informazioni aggiuntive

Diametro

Utilizzo

Gradini

Altezza

COLORE METALLO DELLA SCALA A CHIOCCIOLA

Zincato e verniciato in 5 colori
Colore scale a chiocciola nero
Colore scale a chiocciola nero
Colore scale a chiocciola tortora
Colore scale a chiocciola tortora
Colore scale a chiocciola bronzo
Colore scale a chiocciola bronzo
Colore scale a chiocciola grigio
Colore scale a chiocciola grigio
Colore scale a chiocciola bianco
Colore scale a chiocciola bianco

COLORE RINGHIERA

Zincato e verniciata stesso colore della struttura

COLORE CORRIMANO

Materiale plastico stesso colore della struttura

COLORE GRADINI IN LEGNO DELLA SCALA A CHIOCCIOLA

Colore legno chiocciola C20 wengè
Colore legno chiocciola C20 wengè
Colore legno chiocciola C20 noce
Colore legno chiocciola C20 noce
Colore legno chiocciola C20 stone
Colore legno chiocciola C20 stone
Colore legno chiocciola C20 naturale
Colore legno chiocciola C20 naturale
Colore legno chiocciola C20 sbiancato
Colore legno chiocciola C20 sbiancato

SBARCO

Sbarco a testa tonda

Sbarco testa tonda
Sbarco testa tonda
Il gradino di sbarco viene fornito testa dritta e andrà sagomato in posa seguendo la curvatura del foro.

Sbarco a testa quadrata

Sbarco testa diritta
Sbarco testa diritta

Sbarco trapezoidale Diritto

Sbarco trapezio diritto
Sbarco trapezio diritto

Sbarco trapezoidale Inclinato

Sbarco trapezio inclinato
Sbarco trapezio inclinato
VEDI TUTTE LE SCALE A CHIOCCIOLA DA INTERNO C20 UK STANDARD
VEDI TUTTI GLI ACCESSORI [product_table id="1736"]
E' disponibile come optional la balaustra di protezione in quota.
In caso di sbarco lineare indicare la lunghezza della balaustra che vi necessita.
In caso di foro rettangolare misurare il perimetro del foro.
In caso di foro rotondo o quadrato misurare la circonferenza del foro o il perimetro. Potete usare i seguenti valori.
La lunghezza deve essere espressa in cm.
FORO ROTONDO
DIAMETRO SCALADIAMETRO FOROcm balaustra necessari
11001150342
12001250368
13001350394
14001450421
15001550447
16001650473

FORO QUADRATO
DIAMETRO SCALALATO FORO QUADRATOcm balaustra necessari
11001150390
12001250424
13001350458
14001450492
15001550527
16001650561
