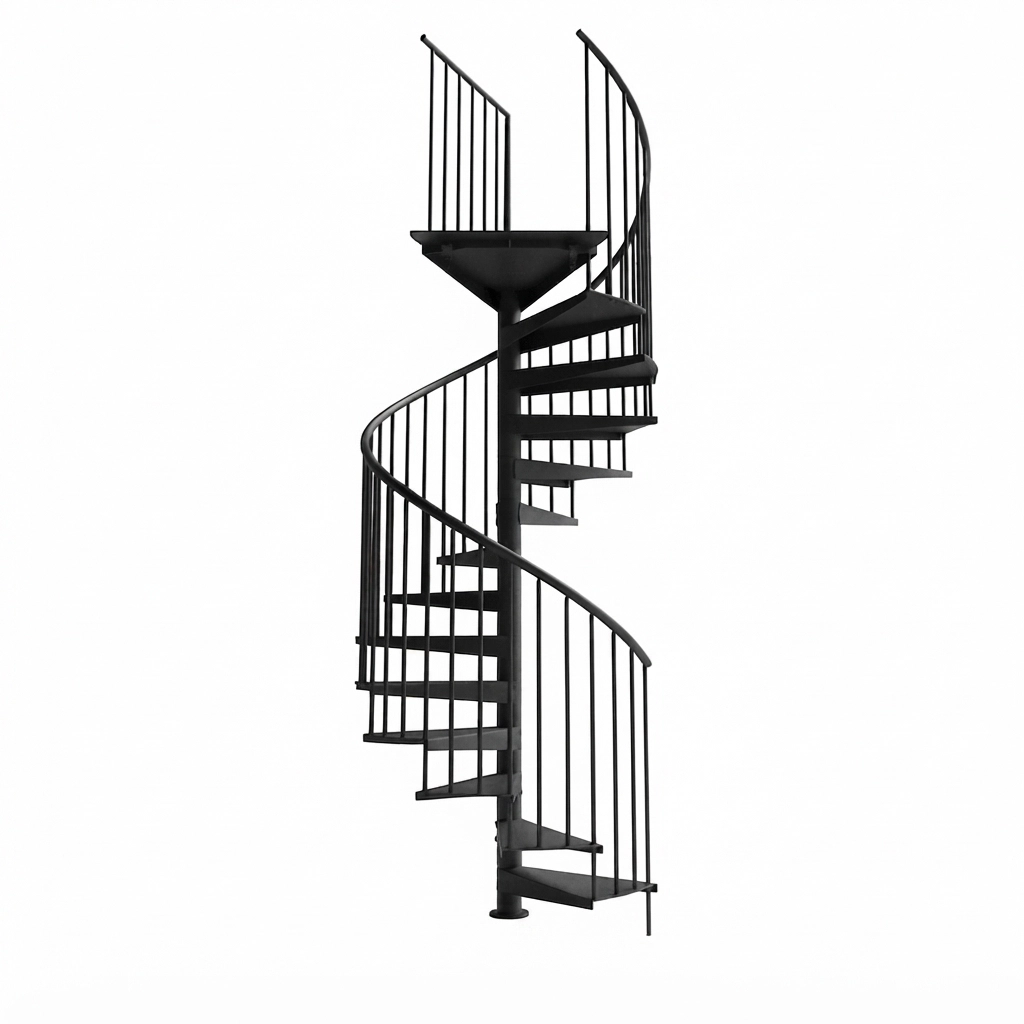

Scala a chiocciola interni metallo F20 3780-3989 H 1400 mm UK standard

SKU: F20UK1418

1.812,00 1.323,00

Scala a chiocciola interni metallo F20 3780-3989 H 1400 mm UK standard

Altezza di sbarco compresa tra 3780 e 3989 mm

Palo centrale composto da distanziatori cilindrici in metallo verniciato con interposti anelli plastici per la regolazione delle alzate

Gradini in lamiera presso-piegata spessore 3 mm verniciata

Diametro 1400 mm

Gradini 17 + 1

Piattaforma di sbarco rotonda, quadrata o trapezoidale
Ringhiera con fissaggio su gradino
Balaustra tonda quadrata o rettilinea in funzione del foro
Scala a chiocciola a pianta rotonda

Descrizione

Scala a chiocciola interni metallo F20 3780-3989 H 1400 mm UK standard
Altezza di sbarco compresa tra 3780-3989 mm
Palo centrale composto da distanziatori cilindrici in metallo verniciato con interposti anelli plastici per la regolazione delle alzate
Gradini in lamiera presso-piegata spessore 3 mm verniciata
Diametro 1400 mm
Gradini 17 + 1
Piattaforma di sbarco rotonda, quadrata o trapezoidale
Ringhiera con fissaggio su gradino
Balaustra tonda quadrata o rettilinea in funzione del foro

STRUTTURA

Stuttura composta dai gradini e dai distanziatori interposti tra i tubolari e bloccati su una flangia in materiale plastico; all’interno un palo che funge da tirante bloccato a compressione.
I gradini sono saldati ad un tubolare in acciaio.

Materiale

Acciaio FE360
Materiale plastico: nylon

Trattamento superficiale

Acciaio: trattamento in cataforesi, primer e verniciatura finale con polveri epossidiche poliesteri.

GRADINI

gradini in lamiera pressopiegata saldata ad un tubolare in acciaio

Materiale

Acciaio FE360

Trattamento superficiale

Acciaio: trattamento in cataforesi, primer e verniciatura finale con polveri epossidiche poliesteri.

RINGHIERA

Con fissaggio sul gradino a colonnine verticali metalliche.

Ringhiera per scala a chiocciola modello R2 per scala F20
Ringhiera per scala a chiocciola modello R2 per scala F20

La scelta della ringhiera incide sull’ingombro e la comodità della scala a chiocciola.
La funzionalità della scala a chiocciola dipende prevalentemente dal fissaggio della ringhiera. Possiamo avere il fissaggio sopra il gradino, di solito con tubo passante riducendo però la superficie di appoggio del gradino e il passaggio utile.
In alternativa la ringhiera è possibile fissarla lateralmente aumentando così la dimensione complessiva della scala, e lasciando più spazio libero a chi la percorre. Questa soluzione è quindi preferibile in contesti in cui si vuole privilegiare la comodità.

PARAPETTO

Formato da montanti verticali di sezione circolare fissati al gradino ed al corrimano tramite giunti in materiale plastico.

Materiale

Acciaio FE360
Materiale plastico: nylon

Trattamento superficiale

Acciaio: trattamento in cataforesi, primer e verniciatura finale con polveri epossidiche poliesteri.

SENSO DI SALITA

Orario oppure antiorario

RAPPRESENTAZIONE DELLA SCALA A 18 GRADINI

Rappresentazione della scala a chiocciola 18 gradini

Scala a chiocciola 18 gradini senso orario vano di partenza
Scala a chiocciola 18 gradini senso orario vano di partenza
Scala a chiocciola 18 gradini senso orario vano di arrivo
Scala a chiocciola 18 gradini senso orario vano di arrivo
Scala a chiocciola 18 gradini senso antiorario vano di partenza
Scala a chiocciola 18 gradini senso antiorario vano di partenza
Scala a chiocciola 18 gradini senso antiorario vano di arrivo
Scala a chiocciola 18 gradini senso antiorario vano di arrivo

COLORE METALLO

Sono previsti 5 colorazioni metallo per questa scala a chiocciola: nero, bianco, grigio e tortora e zincato.
Vedere a lato per una rappresentazione dei colori disponibili.

COLORE GRADINI

Come la struttura. Sono previsti 5 colorazioni metallo per questa scala a chiocciola: nero, bianco, grigio e tortora e zincato.
Vedere a lato per una rappresentazione dei colori disponibili.

CORRIMANO

Il corrimano è realizzato in materiale plastico con le stesse colorazioni previste per la struttura della scala.

COLORE RINGHIERA

La ringhiera venduta con questo modello è la ringhiera R2 a colonnine verticali e segue la stessa colorazione del montante.

COLORE CORRIMANO

I lcorrimano è relizzato in materiale plastico continuo che segue come sopra le colorazioni previste per il metallo.

IMMAGINI

Scala chiocciola in metallo verniciata interni F20Z UK standard
Scala chiocciola in metallo verniciata interni F20Z UK standard
Scala a chiocciola per interni in metallo F20
Scala a chiocciola per interni in metallo F20
Scala a chiocciola per interni F20 verniciata in metallo

Scala a chiocciola per interni F20 verniciata in metallo

NORMATIVE

UNI 10959-1 Scale a chiocciola – resistenza meccanica ai carichi
UNI 10803-99 Terminologia e classificazione
UNI 10805-99 Ringhiere e balaustre o parapetti prefabbricati. Determinazione della resistenza meccancia a carico statico di colonne e colonne-piantone
UNI 10806-99 Ringhiere e balaustre o parapetti prefabbricati. Determinazione della resistenza meccancia ai carichi statici distribuiti
UNI 10807-99 Ringhiere e balaustre o parapetti prefabbricati. Determinazione della resistenza meccancia ai carichi dinamici
UNI 10809-99 Ringhiere e balaustre o parapetti prefabbricati. Dimensioni, prstazioni meccaniche e sequenza delle prove

PRECAUZIONI D’USO

la scala può essere installata all’interno di edifici di categoria A 1990:2002. Destinazione d’uso: Uso privato secondario
Il montaggio ed il fissaggio debbono essere eseguiti da personale esperto vrificando la natura delle pareti su cui eseguire adeguati ancoraggi.
Non vanno assulutamente apportate modifiche tali da comprometterne la stabilità.
I trattamenti superficiali possono mutare il tonoe la colorazione se eposti a luce diretta.
Si consiglia di non esporre il prodotto a fonti di calore.

NOTE

Manutenzione

A posa eseguita verificare il completo serraggio di tutta la viteria che sarà da ricontrollare dopo circa 6 mesi dalla installazione del prodotto.

Pulizia

Terminata la posa pulire le parti in vista della scala. La pulizia ordinaria deve essere eseguita con un panno umido senza prodotti abrasivi o solventi.
Utilizzare solo acqua.
Le parti metalliche possono essere pulite con panno inumidito da prodotti di pulizia commerciali che non contengano sostanze chimiche agressive o acidi oppure solventi.




Scala a chiocciola interni metallo F20 3780-3989 H 1400 mm UK standard istruzioni di montaggio

LARGHEZZA E DIAMETRO DELLE SCALE A CHIOCCIOLA

La scelta della larghezza della scale a chiocciola è spesso vincolata dalle dimensioni del vano e del foro a disposizione. È buona regola scegliere un diametro che sia alcuni cm inferiore a quello del foro in modo da avere la possibilità di fare le correzioni necessarie.

Il diametro delle scale a chiocciola non può essere più piccolo di una certa misura, sia per motivi legislativi sia per ragioni ergonomiche e pratiche (scale a chiocciola con diametri troppo piccoli non permetterebbero il passaggio di una persona).
Le dimensioni minime per le scale a chiocciola sono definite nella normativa UNI 10804 del 1999 dove sono definite le linee guida per una corretta progettazione.
Le scale a chiocciola tonde non dovrebbero avere un diametro inferiore a 110/120 cm, mentre quelle a pianta quadra possono arrivare a un minimo di 100 cm.
Per quanto riguarda il diametro massimo, invece, l’unico limite è quello progettuale.
Normalmente le dimensioni delle scale a chiocciola variano da un diametro minimo di 100 cm a un massimo di 200 cm con una progressione di 10 cm in 10 cm in modo coprire tutte le possibili dimensioni foro. In casi particolari o per diametri superiori si possono realizzare progetti su misura.

ALTEZZA E NUMERO DI GRADINI DELLA SCALA A CHIOCCIOLA

Il numero di gradini delle scale a chiocciola dipende dall’altezza totale che deve essere raggiunta.
Per avere un’idea di quanti gradini saranno necessari occorre eseguire una misura che consideri anche lo spessore del solaio E del piano di arrivo, che va calcolata dal pavimento di partenza al paviemnto arrivo.
E’ comunque possibile progettare una scala con un numero maggiore o minore di gradini.
Tutto dipende dall’alzata fra i gradini che si sceglie. Un’alzata bassa permette di avere una scala molto comoda da percorrere, ma con un elevato numero di gradini. Viceversa un’alzata maggiore ne riduce il numero, e quindi l’ingombro, a discapito però della comodità di salita.
Nella scelta del numero di gradini inoltre va tenuto conto anche della posizione del primo gradino.
Aumentare o diminuire il numero totale di gradini determina anche uno spostamento del gradino di partenza, per questo è sempre bene verificare che non sia in corrispondenza di ostacoli, muri, finestre o altro.
La Scala a chiocciola C20 KIT 4837-5298 H 1400 mm, per interni, di cui alla presente pagina è stata calcolata con un numero di gradini pari a 8; questo non impedisce che si possa avere un numero di gradini diverso modificando le alzate tra gradino e gradino.
Per eventuali informazioni inviate una mail o telefonate ai numeri che trovate sul presnte sito.

SCALE A CHIOCCIOLA DI FORMA ROTONDA O QUADRATA

La principale differenza, da cui derivano anche differenti prestazioni è nella forma del gradino, stondato per la tonda e a punta per la quadrata.
In genere le scale squadrate, a parità di diametro, permettono di sfruttare al meglio gli spazi angolari fra i muri, offrendo uno spazio utile maggiore.
Grazie ad una superiore superficie di appoggio del gradino, queste scale risultano quindi più larghe e comode da percorrere. La scala a pianta tonda invece risulta esteticamente più aggraziata rispetto alle linee che offrono le scale con pianta quadra.
Vedi i modelli a pianta tonda ed a pianta quadrata

COLORE METALLO DELLA SCALA A CHIOCCIOLA

Verniciato in 5 colori
Colore scale a chiocciola nero
Colore scale a chiocciola nero
Colore scale a chiocciola tortora
Colore scale a chiocciola tortora
Colore scale a chiocciola bronzo
Colore scale a chiocciola bronzo
Colore scale a chiocciola grigio
Colore scale a chiocciola grigio
Colore scale a chiocciola bianco
Colore scale a chiocciola bianco

COLORE RINGHIERA

Zincato e verniciata stesso colore della struttura

COLORE CORRIMANO

Materiale plastico stesso colore della struttura

COLORE GRADINI DELLA SCALA A CHIOCCIOLA

Verniciato in 5 colori
Colore scale a chiocciola nero
Colore scale a chiocciola nero
Colore scale a chiocciola tortora
Colore scale a chiocciola tortora
Colore scale a chiocciola bronzo
Colore scale a chiocciola bronzo
Colore scale a chiocciola grigio
Colore scale a chiocciola grigio
Colore scale a chiocciola bianco
Colore scale a chiocciola bianco

COLORE RINGHIERA

Zincato e verniciata stesso colore della struttura

COLORE CORRIMANO

Materiale plastico stesso colore della struttura

SBARCO

Sbarco a testa tonda

Sbarco testa tonda
Sbarco testa tonda
Il gradino di sbarco viene fornito testa dritta e andrà sagomato in posa seguendo la curvatura del foro.

Sbarco a testa quadrata

Sbarco testa diritta
Sbarco testa diritta

Sbarco trapezoidale Diritto

Sbarco trapezio diritto
Sbarco trapezio diritto

Sbarco trapezoidale Inclinato

Sbarco trapezio inclinato
Sbarco trapezio inclinato
VEDI TUTTE LE SCALE VERNICIATE DA INTERNO UK STANDARD
VEDI TUTTI GLI ACCESSORI PER LA SCALA A CHIOCCIOLA DA INTERNO UK STANDARD
Filters Sort
No results found. Clear filters and try again?
E' disponibile come optional la balaustra di protezione in quota.
In caso di sbarco lineare indicare la lunghezza della balaustra che vi necessita.
In caso di foro rettangolare misurare il perimetro del foro.
In caso di foro rotondo o quadrato misurare la circonferenza del foro o il perimetro. Potete usare i seguenti valori.
La lunghezza deve essere espressa in cm.
FORO ROTONDO
DIAMETRO SCALADIAMETRO FOROcm balaustra necessari
14001150342
12001250368
14001350394
14001450421
15001550447
16001650473

FORO QUADRATO
DIAMETRO SCALALATO FORO QUADRATOcm balaustra necessari
14001150390
12001250424
14001350458
14001450492
15001550527
16001650561
