Descrizione
Scala esterna a chiocciola realizzata in acciaio zincato
I gradini in acciaio stampato con pomelli consentono di salire in sicurezza senza il rischio di scivolare
Ringhiera stabile con corrimano in alluminio verniciato a polvere
Disponibile in tre diametri: 120, 140 e 160 cm
Altezza massima del pavimento: 3003 mm
DATI TECNICI
Gradini in acciaio zincato a caldo
Tubo cwentrale in acciaio zincato a caldo
Colonnine in acciaio zincato a caldo
Corrimano in alluminio verniciato a polvere
Numero di gradini 12 + 1 piattaforma
Rondo Zinc Plus 120
Raggio esterno 600 mm
Altezza massima del pavimento 3003 mm
Altezza massima del pavimento con estensione in altezza di 3234 mm
Altezza massima del pavimento con due estensioni in altezza 2465 mm
Passo per gradino 207-231 mm
Spessore gradino 1,5 mm
Rotazione per passo 29,6°
Profondità gradino 196 mm
Larghezza passaggio libero 486 mm
Larghezza piattaforma 650 mm
Rotazione della piattaforma 60°
Diametro del montante 127 mm
Altezza ringhiera 1000 mm
Diametro corrimano 50 mm
Rondo Zinc Plus 140
Raggio esterno 700 mm
Altezza massima del pavimento 3003 mm
Altezza massima del pavimento con estensione in altezza di 3234 mm
Altezza massima del pavimento con due estensioni in altezza 3465 mm
Passo per gradino 207-231 mm
Spessore gradino 1,5 mm
Rotazione per passo 25°
Profondità gradino 213 mm
Larghezza passaggio libero 586 mm
Larghezza piattaforma 750 mm
Rotazione della piattaforma 60°
Diametro del montante 127 mm
Altezza ringhiera 1000 mm
Diametro corrimano 50 mm
Rondo Zinc Plus 160
Raggio esterno 800 mm
Altezza massima del pavimento 3003 mm
Altezza massima del pavimento con estensione in altezza di 3234 mm
Altezza massima del pavimento con due estensioni in altezza 3465 mm
Passo per gradino 207-231 mm
Spessore gradino 1,5 mm
Rotazione per passo 21,9°
Profondità gradino 223 mm
larghezza passaggio libero 686 mm
Larghezza piattaforma 850 mm
Rotazione della piattaforma 60°
Diametro del montante 127 mm
Altezza ringhiera 1000 mm
Diametro corrimano 50 mm
IMMAGINI

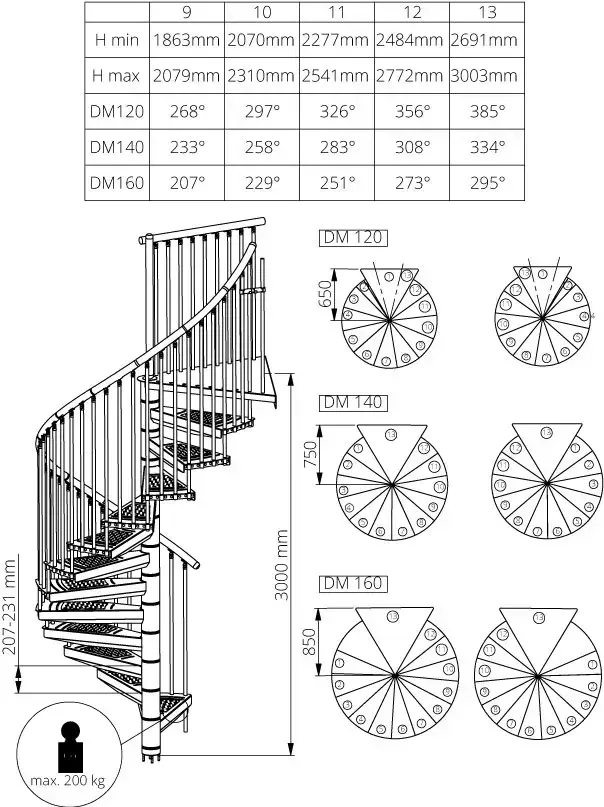

MISURE
GRADINO AGGIUNTIVO
Estensione in altezza per Rondo Zink Plus
Gradino aggiuntivo per la scala esterna Rondo Zink Plus
Estensione del Rondo Zink Plus regolabile 207-231 mm
Altezza massima del pavimento raggiungibile con un gradino aggiuntivo in altezza: 3234 mm
Altezza massima del pavimento raggiungibile con due gradini aggiuntivi in altezza: 3465 mm
